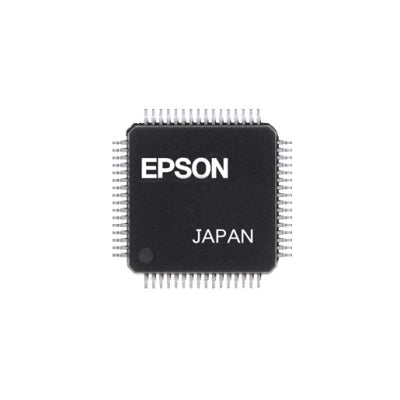

Epson S1D13L01F00A100 LCD-Controller

S1D13L01 ist ein einfacher, vielseitiger Grafik-LCD-Controller mit 384 KB eingebettetem SRAM-Anzeigepuffer.

Eingebetteter 384 KB Anzeigepuffer
Direkte und indirekte CPU-Schnittstellen
8/16-Bit-Datenbusbreite
SPI-CPU-Schnittstelle
Unterstützung für TFT-Panels mit RGB-Schnittstelle
Programmierbare Auflösungen bis zu 800 x 480 bei 8 bpp
Programmierbare Farbtiefe bis zu 24 bpp
Unterstützt Haupt- und PIP-Fenster
90°, 180°, 270° Drehung
Allgemeine Eingangs-/Ausgangspins
LUT 256x24bitx 3 Stück für Haupt- und PIP-Ebene
Alpha-Blending, Transparenz, Blinken
Vom Software-Initiator gestarteter Energiesparmodus
Uhren können aus zwei eingebetteten
PLLs oder digitale Takteingänge

Datenblatt: S1D13L01F00A100
Gehäuse: QFP15-128
